| Zone
de dépose : |

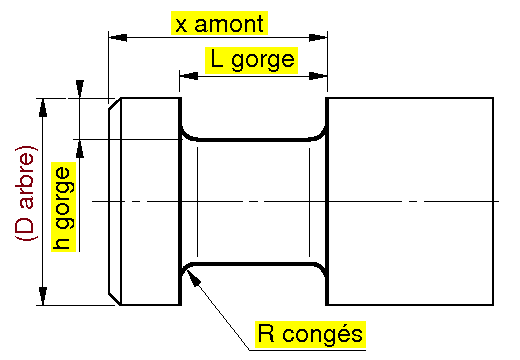

face plane normale à l'axe de l'arbre, référence de la cote
x amont
|
| Positionnement
: |
sur l'arête d'extrémité de l'arbre, référence
de la cote pilotée (D
arbre)
|
| Création
: |
1 esquisse de dépose
1 plan
1 esquisse pour fonction
1 enlèvement de matière par révolution
|
|
Dans arbre de création : |
Fonction de bibliothèque
|
| Remarques
: |
- (D
arbre) est
piloté par votre brut.
- les 2 épaulements doivent exister : vérifiez la
compatibilité entre les rayons des congés et la profondeur de
la gorge ( il faut
R congés
< h gorge)
- sinon utilisez le chariotage Chambrage avec congés
|
