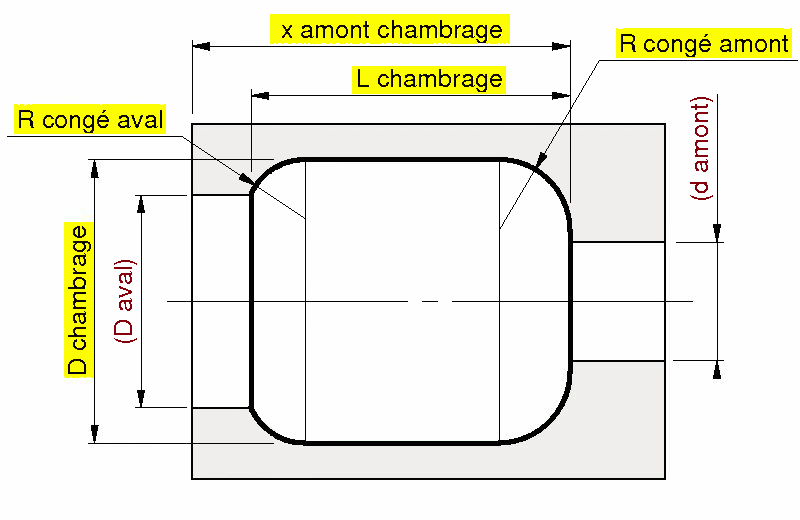

O - Chambrage avec congés

Zone de dépose :

face plane normale à l'axe des alésages (ou de l'alésage), référence de la cote x amont chambrage

Positionnement :

sur les arêtes d'extrémités des alésages (ou aux 2 éxtrémités de l'alésage si (D aval) = (d amont) ) - ces arêtes sont les références des cotes pilotée (D aval) et (d amont)

Création :

1 esquisse de dépose
1 plan
1 esquisse pour fonction
1 enlèvement de matière par révolution
2 équations

Dans arbre de création :

Fonction de bibliothèque
Remarques :
  • (D aval) et (d amont) sont pilotés par votre brut.
  • Congés éventuellement dissymétriques
  • Congés interrompus ou à flanc droit selon les valeurs de R congés, D chambrage et (d alésages)
