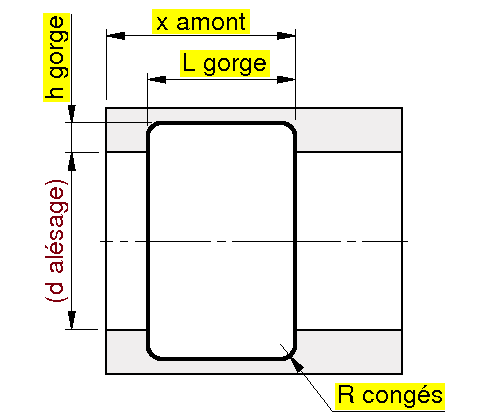

O - Gorge à flancs parallèles

Zone de dépose :

face plane normale à l'axe de l'alésage, référence de la cote x amont

Positionnement :

sur une arête d'extrémité de l'alésage, référence de la cote pilotée (d alésage)

Création :

1 esquisse de dépose
1 plan
1 esquisse pour fonction
1 enlèvement de matière par révolution

Dans arbre de création :

Fonction de bibliothèque

Remarques :
  • (d alésage) est piloté par votre brut.
  • les épaulements doivent exister : il faut R congés < h gorge - sinon utilisez le chariotage Chambrage avec congés
