| Zone
de dépose : |
face plane normale à l'axe de l'arbre, référence de la cote L rainure
|
| Positionnement
: |
sur l'arête d'extrémité de l'arbre référence
de la cote pilotée (d
arbre)
orientation en supprimant la contrainte Verticale
dans l'esquisse Dépose
|
| Création
: |
20 configurations
normalisées NF E 22-177 pilotées par Famille de pièces
1 esquisse de dépose
1 esquisse pour fonction
1 enlèvement de matière par extrusion
|
|
Dans arbre de création : |
Fonction de bibliothèque
|
| Remarques
: |
- (d
arbre) est
piloté par votre brut.
- Extrémité de la rainure droite non
usinable : rainure traversante ou débouchant dans un perçage ou une
gorge
- Les séries dimensionnelles correspondent aux
clavettes parallèles de formes A , B ou C.

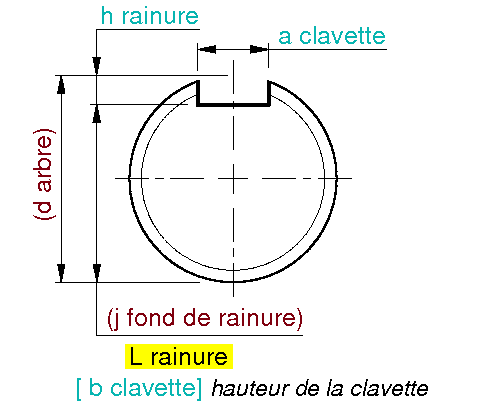

Adaptation à d'autres types en modifiant les cotes a clavette et h rainure
- La cote [b
clavette] (des formes A, B , C ) est
purement indicative : elle n'a aucune inflence sur les dimensions de la
rainure.
|
| Bibliographie
: |
GdDI-Chevalier §38-121 ou §56-121
GdSTI-Fanchon §22-II-1
|
