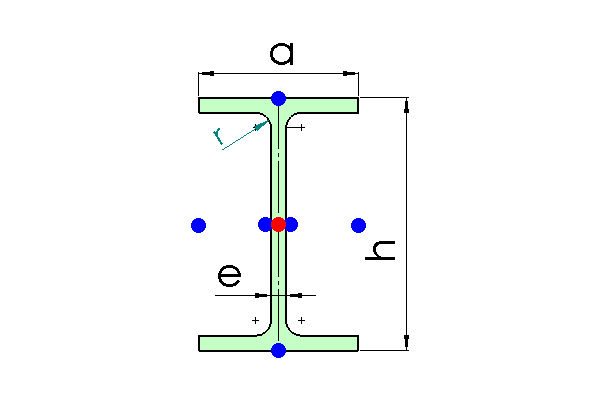

I filé
|
 |
| Relation
géométrique : |
- ailes et ame d'épaisseur constante
- rayon congés r = e
|
| Série
: |
1 profil libre NF A 50-707
|
| Profil : |
Filés
aluminium - AltiTech\_Profils libres\I filé.SLDLFP |
|
source : MEMOTECH
- dessin industriel §21.3 |
|

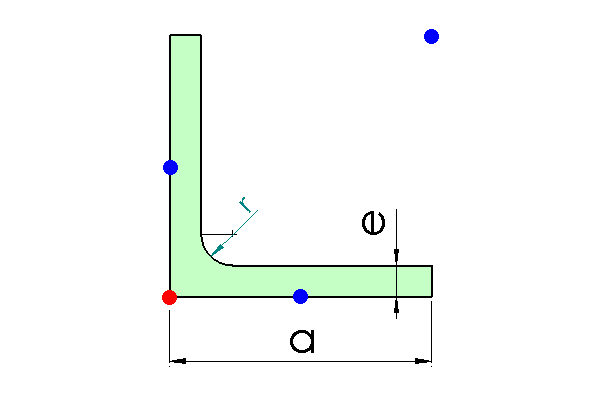

L filé - ailes égales
|
 |
| Relation
géométrique : |
- ailes épaisseurs égales
- rayon congé r = e
|
| Série
: |
1 profil libre NF A 50-706
|
| Profil : |
Filés
aluminium - AltiTech\_Profils libres\L filé - ailes égales.SLDLFP |
|
source : MEMOTECH
- dessin industriel §21.3 |
|

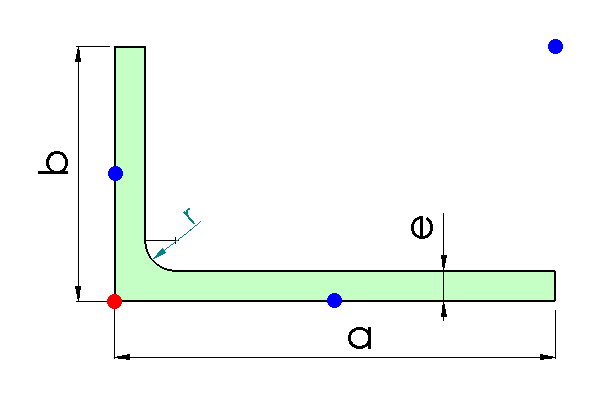

L filé - ailes inégales
|
 |
| Relation
géométrique : |
- ailes épaisseurs égales
- rayon congé r = e
|
| Série
: |
1 profil libre NF A 50-706
|
| Profil : |
Filés
aluminium - AltiTech\_Profils libres\L filé - ailes inégales.SLDLFP |
|
source : MEMOTECH
- dessin industriel §21.3 |
|

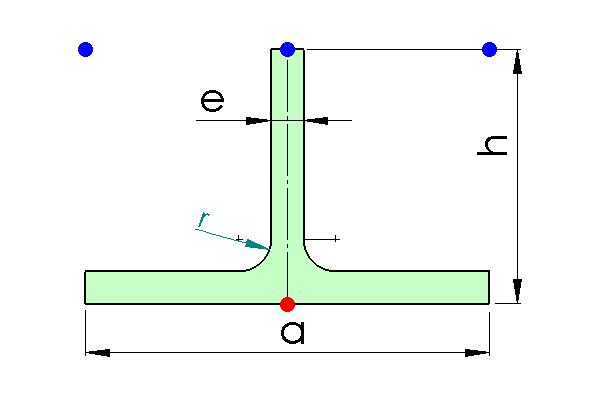

T filé
|
 |
| Relation
géométrique : |
- ailes et ame épaisseurs égales
- rayon congé r = e
|
| Série
: |
1 profil libre NF A 50-708
|
| Profil : |
Filés
aluminium - AltiTech\_Profils libres\T filé.SLDLFP |
|
source : MEMOTECH
- dessin industriel §21.3 |
|

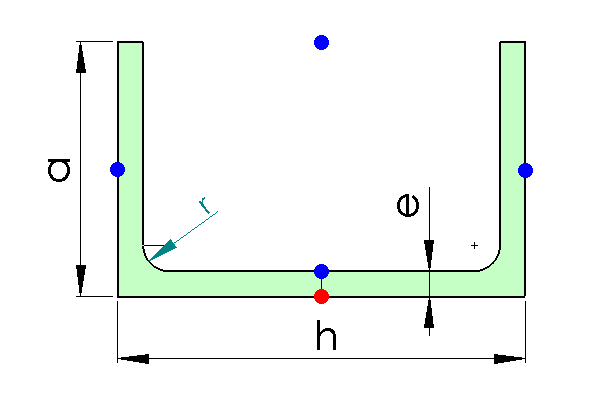

U filé
|
 |
| Relation
géométrique : |
- ailes et ame épaisseurs égales
- rayon congé r = e
|
| Série
: |
1 profil libre NF A 50-709
|
| Profil : |
Filés
aluminium - AltiTech\_Profils libres\U filé.SLDLFP |
|
source : MEMOTECH
- dessin industriel §21.3 |
|

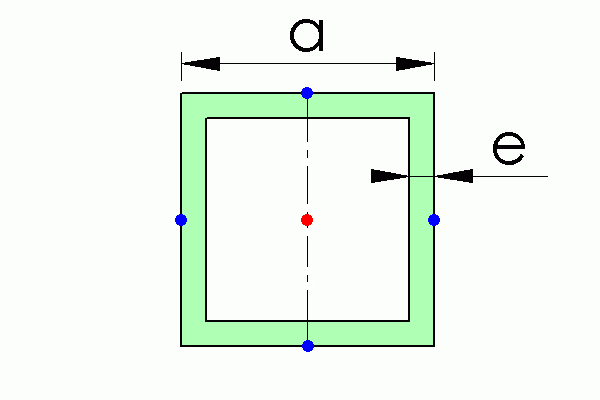

Tube carré - angles vifs
|
 |
| Relation
géométrique : |
parois d'épaisseurs égales
|
| Série
: |
1 profil non normalisé
|
| Profil : |
Filés
aluminium - AltiTech\_Profils libres\Tube carré - angles vifs.SLDLFP |
|
source : Capalex |
|
Tube rectangulaire - angles vifs
|
 |
| Relation
géométrique : |
parois d'épaisseurs égales
|
| Série
: |
1 profil non normalisé
|
| Profil : |
Filés
aluminium - AltiTech\_Profils libres\Tube rectangulaire - angles
vifs.SLDLFP |
|
source : Capalex |
|

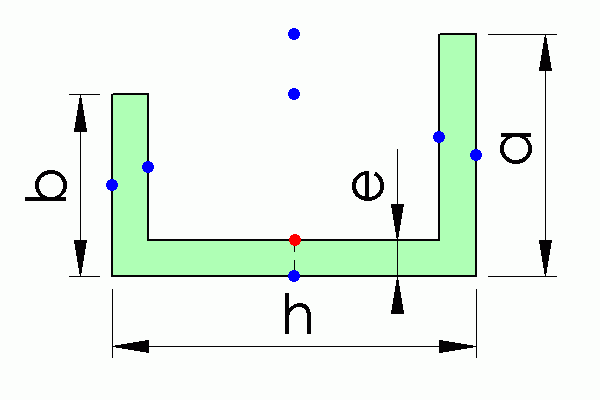

U inégal - angles vifs
|
 |
| Relation
géométrique : |
ailes et ame épaisseurs égales
|
| Série
: |
1 profil libre non normalisé
|
| Profil : |
Filés
aluminium - AltiTech\_Profils libres\U inégal - angles vifs.SLDLFP |
|
source : Capalex |
|

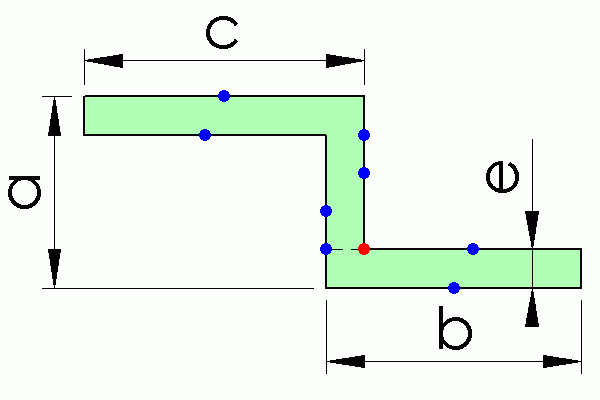

Z filé - angles vifs
|
 |
| Relation
géométrique : |
parois
d'épaisseurs égales
|
| Série
: |
1 profil libre non normalisé
|
| Profil : |
Filés
aluminium - AltiTech\_Profils libres\Z filé - angles vifs.SLDLFP |
|
source : Capalex |
|
