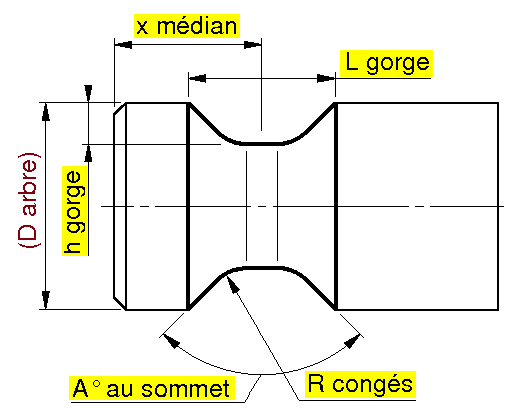

Ø - Gorge trapézoïdale

Zone de dépose :

face plane normale à l'axe de l'arbre, référence de la cote x médian

Positionnement :

sur l'arête d'extrémité de l'arbre, référence de la cote pilotée (D arbre)
Création :

1 esquisse de dépose
1 plan
1 esquisse pour fonction
1 enlèvement de matière par révolution

Dans arbre de création :

Fonction de bibliothèque
Remarque :
  • (D arbre) est piloté par votre brut.
  • les flancs doivent exister : vérifiez la compatibilité entre les rayons des congés et la profondeur de la gorge - sinon utilisez le chariotage Dégagement avec congés
