Ø - Gorge en U

Zone de dépose :

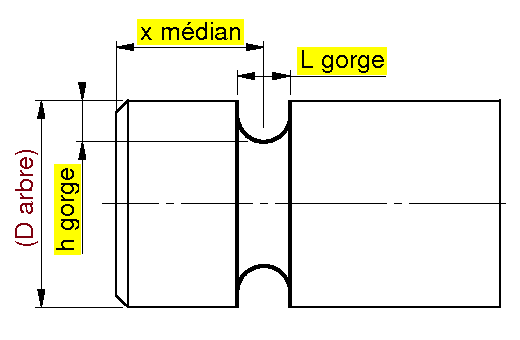

face plane normale à l'axe de l'arbre, référence de la cote x médian

Positionnement :

sur l'arête d'extrémité de l'arbre, référence de la cote pilotée (D arbre)
Création :

1 esquisse de dépose
1 plan
1 esquisse pour fonction
1 enlèvement de matière par révolution

Dans arbre de création :

Fonction de bibliothèque
Remarque :
  • il faut h gorge > L gorge / 2 - sinon utilisez Ø - Gorge en O
  • (D arbre) est piloté par votre brut.
