Installation des bibliothèques de Fonctions et de Profilés AltiTech pour SolidWorks

Les fonctions de la bibliothèque AltiTech sont des Fonctions de Bibliothèque gérées à partir du Volet des tâches, module de gestion de fonctions et de pièces disponible en version standard de SolidWorks : la bibliothèque AltiTech s'installe comme un élément de la Bibliothèque de conception  :

• Copiez ou dézippez sur le disque de votre choix le répertoire AltiTech et ses sous-répertoires :
  • Au moins AltiTech\Fonctions_Altitech et une partie de ses sous répertoires (Génération dent Eng droit est hors-bibliothèque)

• Déclaration de la bibliothèque de Fonctions :
• Ouvrez SolidWorks puis Outils > Options > Options du système > Emplacements des fichiers > Montrer les dossiers pour Bibliothèque de conception …. :

. . puis. . . .

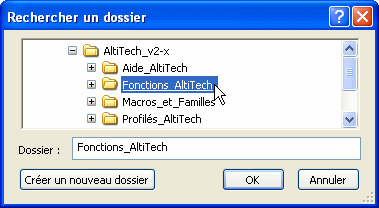

• le répertoire à déclarer comme répertoire de Fonctions de Palette pour la Bibliothèque est …\AltiTech_v2.x\Fonctions_AltiTech



• Déclaration de la bibliothèque de Profilés :
  • Ouvrez SolidWorks puis Outils > Options > Options du système > Emplacements des fichiers > Montrer les dossiers pour Profils de la construction soudée …. :

. . puis. . . .

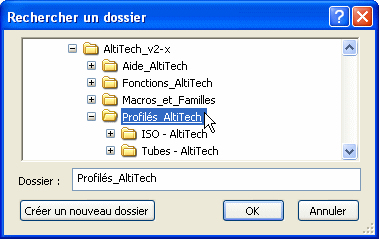

• le répertoire à déclarer comme répertoire de Profils est …\AltiTech_v2.x\Profilés_AltiTech
• si vous n'utilisez pas les profils du répertoire par défaut, supprimez-le (facilité de lecture)
• pour éviter les conflits avec d'autres bibliothèques nommées ISO, j'ai nommé ma série ISO - AltiTech

• La bibliothèque AltiTech est maintenant installée sur votre poste de travail


Installer un raccourci pour l'Aide_AltiTech en ligne dans SolidWorks :

J'ai écrit une macro de SolidWorks Aide_AltiTech.swp disponible dans le répertoire ..\AltiTech\Aide_AltiTech.

• Cette macro lance l'explorateur de Windows et lance la page racine de l'aide en ligne :
• par défaut, celle-ci est déclarée avec l'adresse D:\AltiTech_v2-x\Aide_AltiTech\aide_altitech.htm :
  pour pouvoir utiliser cette macro, il vous faut l'ouvrir et la modifier avec l'éditeur de macro (visual basic) de SolidWorks :
  Outils > Macros > Editer : la fenêtre Editer la macro s'ouvre :
  dans le répertoire ..\AltiTech_v2-x\Aide_AltiTech, allez chercher Aide_AltiTech.swp :

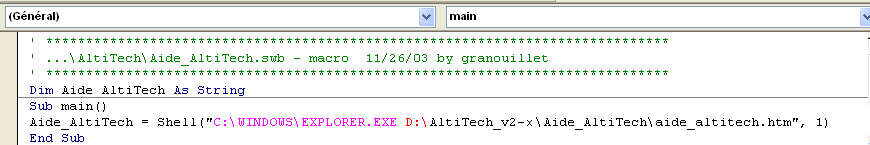

  L'éditeur Visual Basic s'ouvre :

• Déclarez l'adresse exacte de votre répertoire AltiTech,
• changez éventuellement le nom et l'adresse de l'explorateur puis enregistrez la macro.

• Il est possible de lancer cette macro depuis les menus déroulants : Outils > Macros > Exécuter :
• cela n'est pas forcément facile car il faut chaque fois chercher le répertoire de stockage de la macro.
• une méthode plus simple consiste à affecter une icone raccourci de macro à Aide_AltiTech.swp et à inclure cette icone dans un menu :

• Ouvrir un document quelconque :
• Outils > Personnaliser > Commandes > Macro : faites glisser l'icone dans le menu de votre choix :
  • le menu Fonctions est intéressant si vous n'utilisez que les Fonctions de Bibliothèque, le menu Standard est plus approprié si vous utilisez aussi les Profilés

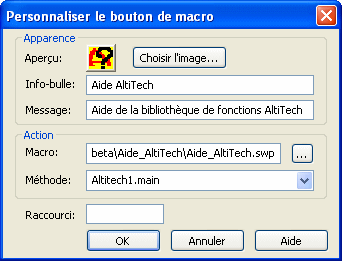

  • la fenêtre Personnalier le bouton de macro s'ouvre :



• Pour le cadre Apparence :
  • un bouton de raccourci personnalisé Aide_Altitech.bmp est dans le répertoire ..\AltiTech_v2-x\Aide_AltiTech
  • les Info-bulle et Message sont à votre discrétion

• Pour le cadre Action, sélectionnez la macro ..\AltiTech\Aide_AltiTech\Aide_AltiTech.swp modifiée précédemment - la Méthode est automatiquement activée

• Installez éventuellement votre Raccourci clavier puis : l'aide de la bibliothèque est maintenant accessible instantanément pendant toutes vos sessions de travail, par simple clic sur le bouton, avec les commentaires (bulle et ligne de commande) définis.

Contenu des répertoires installés par AltiTech :

Le répertoire racine AltiTech contient :

• un fichier Doc_AltiTech.pdf qui permet d'imprimer une documentation papier de la bibliothèque

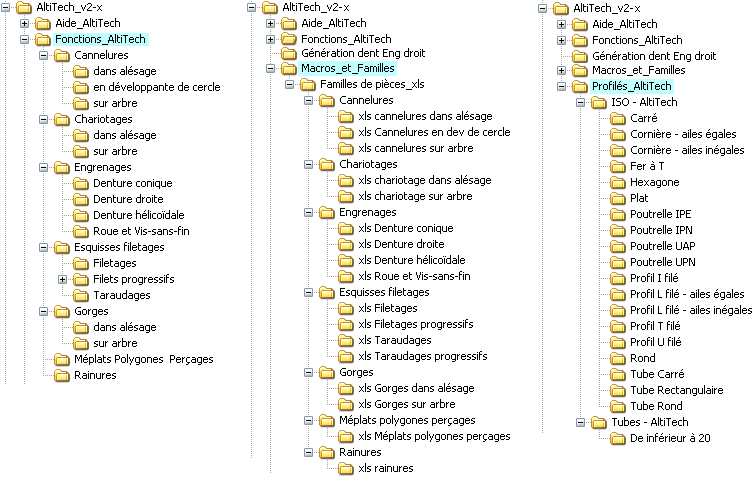

Sous le répertoire racine ..\AltiTech_v2-x, 5 répertoires principaux sont installés :

• répertoire Aide_AltiTech :
  • contient l'aide en ligne de format HTML lancée par Aide_AltiTech.htm (dans le répertoire Aide_AltiTech)
    • le fichier Aide_Altitech.swp de la macro qui installe le raccourci entre SolidWorks et l'aide en ligne
    • le fichier Aide_Altitech.bmp est le bouton de la macro
  • chaque sous-répertoires contient les fichiers d'aide du module de la bibliothèque dont il porte le nom
  • le sous-répertoire Generalites contient les menus, aides d'insertion....

• répertoire Fonctions_AltiTech :
  • contient tous les fichiers Fonctions de bibliothèque AltiTech ( .sldlfp)
  • chaque répertoire correspond aux fichiers du module homonyme de la bibliothèque
  • les fonctions sont triées par catégories dans des sous-répertoires

• répertoire Génération dent Eng droit
  • ce répertoire n'est pas nécessaire au fonctionnement de la bibliothèque : il contient un fichier de simulation d'usinage de denture en développante de cercle à l'aide d'un outil crémaillère et la documentation nécessaire à son utilisation.

• répertoire Macros_et_Familles :
• contient des macros ( .swp) utilisées pour les reconstructions des Engrenages et des Familles de pièces (Engrenages et Cannelures en développantes de cercle)
• contient toutes les feuilles Excel (.xls) des Familles de pièces utilisées par les fonctions de la bibliothèque

• répertoire Profilés
  • contient les Profils ( .sldlfp) pour le module Constructions Soudées de SolidWorks
  • le sous-répertoire défini la norme (ISO)
