Déposer une fonction AltiTech sur une pièce

• Le fichier de la pièce est ouvert et un Corps au moins a été créé (le brut de révolution de la pièce pour le module Usinage)

• Orienter la pièce dans la fenêtre SolidWorks avec la face sur laquelle doit être déposée fonction visible à l'écran et facilement "pointable" avec la souris.
  • voir la documentation de chaque commande pour la ou les zones de dépose conseillées

• Préliminaires : certaines fonctions importent des Equations utilisant des calculs trigonométriques(Engrenages, Cannelures.....) : avant d'importer une telle fonction, il convient de vérifier que le champ Unités angulaires des équations est en Degrés
• pour vérifier: Outils > Equations > Unités angulaires des équations  - Sortir par - une modification éventuelle des unités sera conservée.
• si une modification des unités n'est pas possible (autres Equations évaluées en Radians ), Editer les Equations de la fonction prototype, chercher les fonctions trigos pour les passer en radians (radians = degrés*pi/180 )

• Dans la Gestionnaire des tâches , activer le volet Bibliothèque de conception :
• Sélectionner la bibliothèque Fonctions AltiTech , et dans l'arborescence des dossiers qui se déroule, rechercher le dossier de la fonction désirée
• Les fonctions présentes dans un dossier s'affichent dans la partie inférieur du Volet des tâches
• Une fenêtre de visualisation de la fonction sélectionnée apparait lorsque l'on attarde la souris dessus: l'image n'est pas forcément représentative

• Sélectionner la commande souhaitée et, en maintenant la touche gauche de la souris appuyée, faire glisser l'icône de la fonction jusqu'à sa face de dépose

• Lorsque le pointeur passe en zone graphique, il change de forme : le + qui l'accompagne indique que l'on va copier l'arborescence de la fonction prototype dans l'arbre de la pièce active
  • Lorsque le pointeur amène la fonction sur la pièce, l'image filaire de l'enlèvement de matière qui va être réalisé se surimpose à la pièce, avec les dimensions qui lui ont été données dans le prototype

• Lorsque le pointeur est sur la face de dépose, relâcher le bouton gauche de la souris : le volet du Gestionnaire des actions (Feature Manager) affiche le gestionnaire de dépose des Fonctions de bibliothèque
  • Si la face de dépose était inappropriée, le champ Plan de positionnement est vide: resélectionner la Face de dépose de la fonction : il s'agit presque toujours d'une Face en bout d'Arbre ou d'Alésage ou d'un Epaulement

• Si la fonction possède des Configurations, en choisir une dans le champ Configuration
  • De fugitifs messages d'erreur peuvent apparaitre et le poste "mouliner" sans que cela ne porte pas à conséquence :
  • SolidWorks reconstruit la pièce prototype dans la configuration sélectionnée
  • Le champ Reférences s'ouvre avec une (ou des ) entité(s) nommée(s) de manière explicite
  • il s'agit presque toujours d'une Arête circulaire
  • Une fenêtre flottante s'affiche avec la pièce prototype reconstruite dans la configuration sélectionnée et l'entité de Référence mis en évidence
  • il est possible de manipuler la pièce dans la fenêtre flottante avec les Vues standard (champ en bas à gauche de la fenêtre flottante)
  • si aucune entité n'est en évidence, c'est que l'entité est détruite par la fonction ... (la pièce affichée est présentée après dépose de la fonction)

• Sélectionner l'entité de référence sur la pièce de dépose :
  • si vous n'avez pas de chance, le message fatal apparaît :

• vous avez choisi une entité incorrecte : recommencez
• l'enlèvement de matière ne coupe pas la pièce :
• essayez de "forcer" les messages d'erreurs et saisissez vos Cotes de positionnement
• choisissez une configuration de dimensions inférieures, implantez la puis changez "manuellement" les cotes dans l'arbre de construction
• ce 'bug" ( la fonction importée doit couper la pièce avant d'être positionnée ), dont j'ai tenté de réduire l'impact, explique la présence de configurations dans des fonctions qui n'en ont pas, à priori, besoin. Il explique aussi de nombreuses valeurs par défaut technologiquement farfelues.

• Si tout ce passe bien :

• Les dimensions de la fonctions non directement paramétrées par la configuration peuvent-être saisies dans le champ Cotes de positionnement :
  • la pièce est automatiquement reconstruite après chaque saisie : penser à l'ordre de saisie pour éviter des erreurs de reconstruction parfois irrécupérables
  • je ne suis pas arrivé à imposer un ordre aux cotes dans ce champ......

• Les cotes paramétrées par la fonction sont accessible en cochant Modifier la valeur des cotes dans le champ Valeur des cotes :
• les cotes dont le nom est (entre parenthèses) sont des cotes pilotées ou calculées par équation : leur valeur ne peut-être modifiée mais un double-clic dessus permet d'évaluer leur valeur exacte (celle qui apparait est celle de la configuration prototype)
• les autres cotes peuvent-être modifiées : la fonction apparaitra alors dans l'arbre de construction de la pièce comme étant dans une Configuration personnalisée
• si seules des (cotes pilotées) ont été évaluées, recocher Modifier la valeur des cotes pour garder le nom correct de configuration
• d'autres cotes, dites Cotes internes de la fonction, ne sont accessibles qu'à partir de l'arbre de construction de la fonction déposée

• Il est fortement déconseillé de cocher l'option Lier à la pièce de bibliothèque : la pièce deviendra difficile à déplacer car elle sera considérée comme construite Dans le contexte de la pièce prototype d'AltiTech

• Lorsque la fonction est en place  Valider la fonction :
• si le message fatal "Impossible de créer la fonction......" apparait c'est qu'une Fonction importée par la Fonction de bibliothèque ne croise pas la pièce : modifiez vos valeurs pour que toutes les fonctions importées croisent la pièce : il sera toujours possible de donner la valeur désirée à partir de l'arbre de construction
• la fonction incriminée est souvent un fonction répétée : la première occurence doit-être "sur" la pièce

• La fonction est maintenant déposée sur la pièce :

• la fonction déposée se présente dans l'arbre de construction sous forme de  Fonction de bibliothèque :
• le nom de la racine de la  pièce est suivie des symboles ->? qui indiquent une pièce créée "dans le contexte" :
•  ils disparaitront lors de l'ouverture d'une nouvelle session si l'option Lier à la pièce de bibliothèque n'a pas été cochée: la pièce pourra être ouverte sur un poste où AltiTech n'est pas installé

• un clic sur  devant la fonction déroule l'arbre de l'arborescence déposée :
• les fonctions importées sont des fonctions standards de SW (cf symboles) dont le nom explicite l'entité mise en place ou usinée . Ils peuvent être suivis d'un indice si plusieurs entitiés de même nom ont été déposées.
• la lettre sur le symbole d'une fonction indique que la fonction est une fonction de bibliothèque (Library)
• il est possible d'Editer , Décomposer .... ces fonctions : voir Modifier une fonction importée de la bibliothèque

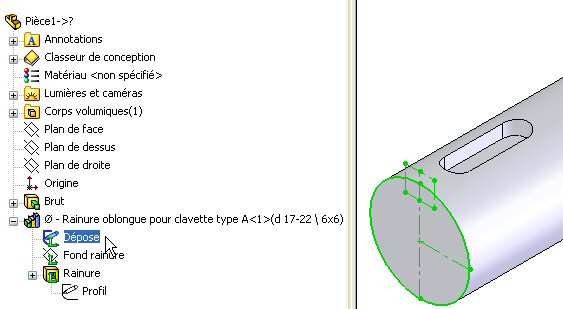

• certaines fonctions doivent être orientées :
• Editer l'esquisse Dépose , présente à la racine de toutes les fonctions
• Chercher la contrainte Verticale de l'esquisse avec  Editer/Supprimer les relations et Effacer cette contrainte
• pour quelques fonctions ont l'esquisse Dépose est sous-contrainte ( pour éviter le bug "Impossible de créer la fonction......" )
• Orienter la fonction par contrainte ou cotation de cette esquisse
• Il est déconseillé d' Effacer des entités de cette esquisse car les autres entités de la fonction, Enfants de celle-ci, sont contraintes ( Colinéaires, Coradiales...) sur des entités de cette esquisse. Des entités peuvent être ajouter sans problème à cette esquisse.

• L'Insertion des Engrenages s'effectue suivant une procédure légèrement différente.

Modifier une fonction importée de la bibliothèque

• Un Clic sur le à côté de l'icône de la fonction dans l'arbre de création déroule l'arbre interne de la fonction et montre les Plans, Esquisses et Fonctions standards de SolidWorks qui ont été importées
  • L'icône standard des objets importés est surmontée d'un pour montrer que ce sont des objets de bibliothèque (Library)

• Comme pour une Fonction standard, un Double-clic sur l'icône de premier niveau de la fonction ou sur une icône d'une fonction de niveau inférieur, fait apparaître en surimpression de la pièce dans la zone graphique :
  • L'Esquisse , le Plan ou l'Enlèvement de matière pointé
  • Les cotes associées à la fonction pointée
  • Pour voir le nom des cotes : Outils > Options > Options système > Montrer le nom des cotes

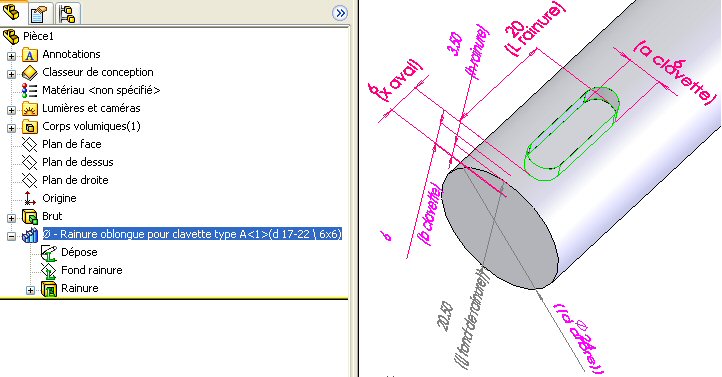

  • Sur la figure ci-dessus, des couleurs ont été affectées à différentes catégories et attributs de cotes :
  • les Cotes pilotées par la famille de pièce (configuration importée) apparaissent en rouge
  • les cotes Pilotées ou Calculées par une équation sont en gris
  • les cotes Non-marquées pour la mise en plan sont en Magenta (la couleur des lignes de cotes donne alors le statut de la cote)
  • j'ai décoché de nombreuses cotes de la mise en plan pour ne pas surcharger celle-ci
  • pour modifier cet attribut, cote sélectionnée, Clic-droit puis Marquer pour la mise en plan dans le menu contextuel ou, lors de l'édition de la cote
  • pour affecter une couleur à un type de cotes : Outils > Options > Options système>Couleurs > Cotes.....

• Dans le cas d'un Double-clic sur la racine de la Fonction de bibliothèque, seules les cotes accessibles dans les champs  Positionnement et Changer les cotes sont proposées
  • Comme pour une fonction normale, un Double-clic sur la cote permet de modifier sa valeur sans ouvrir la Fonction ou l'Esquisse concernée par la cote
  • Un Clic-droit sur la fonction permet d'Editer la fonction à partir du menu contextuel : le Gestionnaire utilisé lors de la dépose s'affiche avec toutes les configurations si AltiTech est présent sur le poste (à la même adresse), seulement avec la configuration insérée si AltiTech est absent.
    Toutes les options accessibles dans ce gestionnaire sont disponibles (comme pour une fonction standard)
    Un changement de Configuration ou la modification des cotes du champ Changer les cotes modifiera le nom de la configuration dans l'arbre de construction

• Dans le cas d'un Double-clic sur une Fonction, Esquisse... importée (dans l'arbre interne de la fonction de bibliothèque) des cotes supplémentaires peuvent devenir accessible: ce sont des Cotes internes de la fonction de bibliothèque inaccessible depuis le Gestionnaire : elles peuvent être modifiées comme des cotes normales (si leur statut le permet)
• La définition d'une Fonction... importée peut être Editée et modifiée au même titre qu'une Fonction standard.
• ces modifications ne changent pas le nom de la configuration de la Fonction de bibliothèque

• Le nom des Fonctions, Esquisses, Plans.... sont conservés lors de l'importation : ils sont nommés de manière standardisée :
• la première Esquisse s'appelle toujours Dépose : c'est elle qui est créée sur la face pointée lors de l'importation de la fonction
• c'est elle qui assure l'orientation de la fonction sur l'arbre par une contrainte Vertical
• elle comporte presque toujours une cote pilotée (d arbre) ou (d alésage) ( accessible par le champ Valeur des cotes lors de la dépose ) qui donne les dimensions du brut avant la dépose de la fonction
• pour les fonctions comportant de nombreuses Fonctions et/ou de nombreuses Cotes de positionnement, elle est suivie d'une Esquisse Dimensions qui regroupe la plupart des cotes accessibles à partir des champs Positionnement et Changer les cotes
• les Plans sont nommés selon leur orientation par rapport à l'axe de la pièce et de leur position par rapport à la Face de dépose : Radial, Normal , Normal amont......
• les cotes de longeur L ou de position x... sont souvent associées au plan Normal....
• Les Fonctions sont nommées suivant l'usinage qu'elles effectuent et les Esquisses sur lesquelles elles se construisent suivant les formes qu'elles mettent en place
• les cotes paramétrées sont à rechercher dans les Cotes de fonctions et dans les Esquisses Profil, Trajectoire....
• Les Axes ne sont nécessaires que si une Fonction de répétition (circulaire ou linéaire) est  présente: elle est nommée en fonction de la forme technologique réalisée.
• les Nombre d'occurences et les Angles de débattement sont à rechercher dans les Fonctions de répétition

• Lorsqu'une Fonction de bibliothèque est Effacée/Supprimée, il peut arriver que les Equations associées ne soient pas Effacées :
• Dans l'Arbre de création, un Clic-droit sur Equations puis Editer une équation dans le menu contextuel : pointer les N° d'équations précédés d'un >

• Il est parfois nécessaire de remonter l'arbre interne de la Fonction de bibliothéque dans l'Arbre de création de 1er niveau de la pièce :
  • Clic-droit sur l'icône dans l'Arbre de création puis Décomposer la fonction de bibliothèque dans le menu contextuel.
  • l'icône de la fonction de bibliothèque est enlevée et toutes les fonctions qu'elle contenait sont listées individuellement dans l'Arbre de création, sans le symbole - si la fonction a été préalablement mise dans un Dossier, l'arbre interne se retrouvera dans le Dossier
  • lors de Effacer/Supprimer d'une fonction issue de la décomposition d'un Fonction de bibliothèque, il faudra manuellement les Equations associées (cf ci-dessus)

Bibliographie

Nombre des Fonctions de la bibliothèque AltiTech du module Usinage correspondent à des usinages associés à des composants normalisés de l'industrie.

Les cotes issues de configurations associées à ces usinages correspondent aux dimensions normalisées pour l'implantation du composant.

Leur libellé a été choisi de la manière la plus explicite possible mais, afin d'éviter des ambiguïtés, j'ai souvent utilisé en préfixe du libellé les repères de côtes utilisés dans les tableaux du :

GUIDE DU DESSINATEUR INDUSTRIEL de A. CHEVALIER chez HACHETTE Technique (toutes éditions)

Cet ouvrage est identifié GdDI-Chevalier dans la documentation des Fonctions.
Ses tableaux sont facilement lisibles et bien documentés mais pour certains composants ce manuel est trop succinct, je renvoie donc aussi au :

GUIDE DES SCIENCES ET TECHNOLOGIES INDUSTRIELLES de J.L. FANCHON chez AFNOR-NATHAN (toutes éditions)

Cet ouvrage, beaucoup plus complet, mais dont les tableaux sont parfois d'un usage délicat, est identifié comme GdSTI-Fanchon dans la documentation des Fonctions

Problèmes connus

• Pour des problèmes liés au message "Impossible de créer la fonction......" relire Déposer une fonction AltiTech

• Si les Esquisses de la fonction comportent des cotes pilotées intervenant dans des équations, la Reconstruction après une modification dans l'Esquisse concernée s'effectue incorrectement (messages d'erreur divers ou formes générées exotiques) : Reconstruire plusieurs fois la pièce jusqu'à ce que le système d'Equations converge (l'icône  reprend alors instantanément le statut désactivé sous le pointeur de la souris)  -  Il est aussi possible d'utiliser la macro Reconstructions fournie avec AltiTech
  • Ce défaut de reconstruction est signalé dans la documentation des fonctions concernées

• Lors de la dépose, après entrée des cotes, l'usinage, d'abord effectif sur la pièce, disparait et le message"Impossible de créer la fonction......" apparait lors de la   Validation:
  • L'ordre dans lequel ont été saisies les côtes a créé une Esquisse non conforme et souvent impossible à récupérer
  • Annuler la dépose et recommencer: déposer et valider la fonction sans chercher à saisir les cotes utilisateur puis saisir les cotes directement dans les Esquisses et Fonctions de l'Arbre de création
  • ce problème est souvent lié à des dimensions de congés incompatibles avec les dimension saisies ( penser à l'ordre de saisie des cotes)
