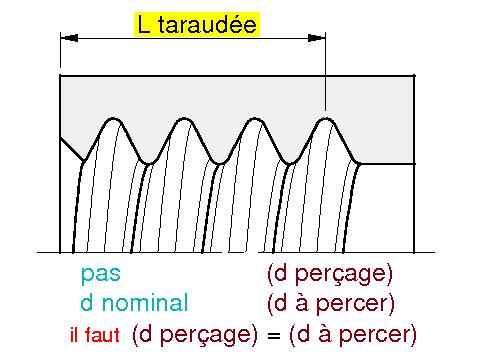

Taraudage gaz cylindrique G et étanche Rp

Zone de dépose :

face plane normale à l'alésage, référence de la cote L taraudée

Positionnement :

sur arête à l'extrémité de l'alésage du diamètre intérieur de l'alésage, référence de la cote (d perçage)

Création :

18 configurations normalisées NF EN ISO 228  pilotées par Famille de pièces
1 esquisse de dépose
2 plans
2 esquisses pour fonctions
4 équations

Dans arbre de création :

Fonction de bibliothèque (à décomposer )
Fonctions complémentaires :

séquence pour Filetage-Taraudage "simple"
Bibliographie :

GdDI-Chevalier §30-33 ou §48-33
GdSTI-Fanchon §20-I-2-a

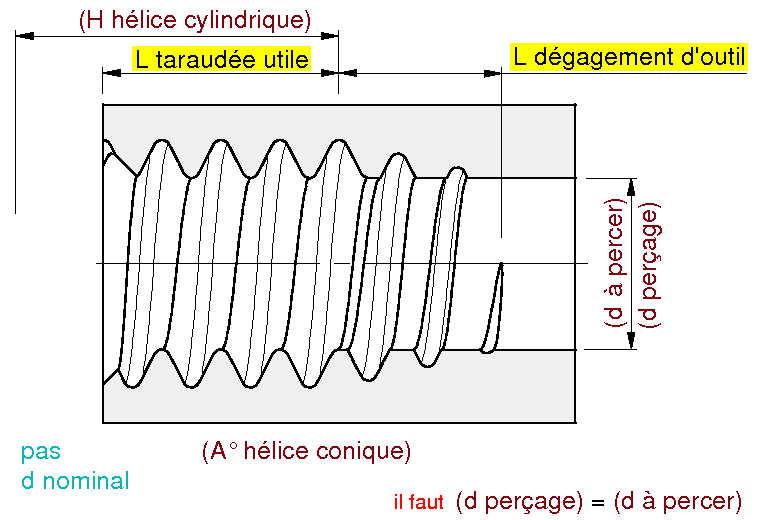

Taraudage gaz cylindrique G et étanche Rp progressif

Zone de dépose :

face plane normale à l'alésage, référence de la cote L taraudée utile

Positionnement :

sur arête à l'extrémité de l'alésage du diamètre intérieur de l'alésage, référence de la cote (d perçage)

Création :

18 configurations normalisées NF EN ISO 228  pilotées par Famille de pièces
1 esquisse de dépose
3 plans
3 esquisses pour fonctions
6 équations

Dans arbre de création :

Fonction de bibliothèque (à décomposer )
Fonctions complémentaires :

séquence pour Filetage-Taraudage "progressif"
Bibliographie :

GdDI-Chevalier §30-33 ou §48-33
GdSTI-Fanchon §20-I-2-a
