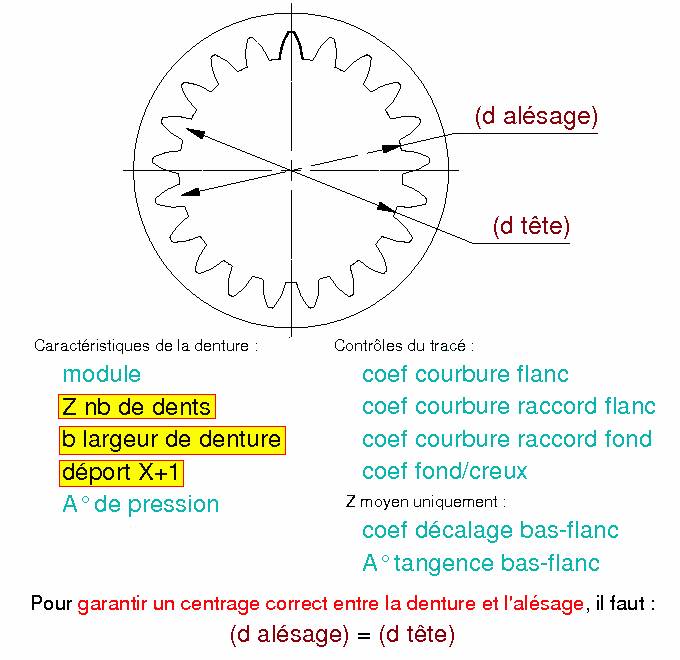

Couronne Denture droite - Z grand ou Z moyen

Zone de dépose :

face plane normale à l'axe de l'alésage, référence de la cote b largeur de denture

Positionnement :

sur l'arête d'extrémité de l'alésage, référence de la cote pilotée (d alésage)
orientation en supprimant la contrainte Verticale de l'esquisse Dépose

Création :

60 configurations normalisées NF ISO 54..., classées en 2 séries normale et secondaire*, pilotées par Famille de pièces
2 esquisses de dépose et dimensions
1 plan
19 équations ( Z grand ) ou 24 équations ( Z moyen )
1 esquisse pour fonction
1 enlèvement de matière par extrusion
1 axe
1 répétition circulaire de fonction

Dans arbre de création :

Fonction de bibliothèque
Procédure particulière :

Insérer une fonction Engrenage d'AltiTech
Remarques :
  • les cotes dont le nom est  encadré en rouge  ne doivent pas être modifées lors de la dépose de la fonction (seul le module est à spécifier ) :
    • après dépose, elles sont accessibles dans l'esquisse Dimensions et la fonction Creux de dent
  • cette fonction n'est pas définie pour Z petit
  • le déport X positif est défini vers la tête de denture (en direction du (d tête))
  • pas de raccord alésage de tête / denture
  • pour la signification des différents coefficients voir Coefficients du profil de denture
  • vos Equations doivent être en Degrés
Bibliographie :

GdSTI-Fanchon §29-II-4

Choix de la fonction Z grand ou Z moyen

Feuille Excel : Choix commande Engrenage - Bib AltiTech.xls
Notations : Z : nombre de dents
  α : angle de pression
  X : déport ( positif en direction du (Diamètre de tête))
Equations : Utilisez Couronne Denture droite - Z grand pour :

    si X = 0 et α = 20° , alors utilisez Z grand pour Z > 33 dents
  Utilisez Couronne Denture droite - Z moyen pour :

    si X = 0 et α = 20° , alors utilisez Z moyen pour 33 ≥ Z ≥ 17dents
