AltiTech propose dans le module Visserie des Goujons à souder en séries dimensionnelles extraites des catalogues du fabricant Nelson
| Zone de dépose : |
face plane normale à l'axe du goujon, sur sa face d'appui, référence de la cote H douille |
| Positionnement : |
un Point d'Esquisse référence de la position de l'axe de la douille |
| Création : |
1 esquisse de dépose |
| Série : |
de M8 à M16 |
| Dans arbre de création : |
Fonction de bibliothèque |
| Remarque : | la cote Dn associée au taraudage n'est pas gérée par la fonction |
| Bibliographie : |
Catalogue Goujons à souder par arc électrique ( www.nelson-europe.de
) |
| Zone de dépose : |

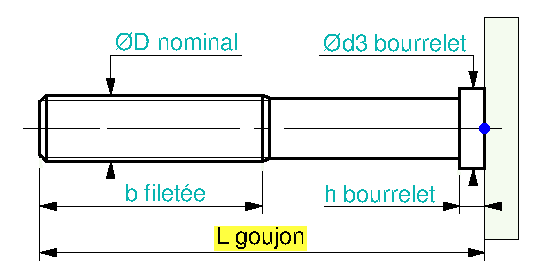

face plane normale à l'axe du goujon, sur sa face d'appui, référence de la cote L goujon |
| Positionnement : |
un Point d'Esquisse référence de la position de l'axe de la douille |
| Création : |
1 esquisse de dépose |
| Série : |
de 1/4" à 1" |
| Dans arbre de création : |
Fonction de bibliothèque |
| Remarque : | Goujon lisse |
| Bibliographie : |
Catalogue Goujons à souder par arc électrique ( www.nelson-europe.de
) |
| Zone de dépose : |
face plane normale à l'axe du goujon, sur sa face d'appui, référence de la cote L goujon |
| Positionnement : |
un Point d'Esquisse référence de la position de l'axe de la douille |
| Création : |
1 esquisse de dépose |
| Série : |
de M8 à M20 inox |
| Dans arbre de création : |
Fonction de bibliothèque |
| Remarque : | la cote ØFond de filet associée au taraudage n'est pas gérée par la fonction |
| Bibliographie : |
Catalogue Goujons à souder par arc électrique ( www.nelson-europe.de
) |
| Zone de dépose : |
face plane normale à l'axe du goujon, sur sa face d'appui, référence de la cote L goujon |
| Positionnement : |
un Point d'Esquisse référence de la position de l'axe de la douille |
| Création : |
1 esquisse de dépose |
| Série : |
de M10 à M24 |
| Dans arbre de création : |
Fonction de bibliothèque |
| Remarque : | la cote ØFond de filet associée au taraudage n'est pas gérée par la fonction |
| Bibliographie : |
Catalogue Goujons à souder par arc électrique ( www.nelson-europe.de
) |
| Zone de dépose : |
face plane normale à l'axe du goujon, sur sa face d'appui, référence de la cote L goujon |
| Positionnement : |
un Point d'Esquisse référence de la position de l'axe de la douille |
| Création : |
1 esquisse de dépose |
| Série : |
de M6 à M16 inox |
| Dans arbre de création : |
Fonction de bibliothèque |
| Remarque : | la cote ØFond de filet associée au taraudage n'est pas gérée par la fonction |
| Bibliographie : |
Catalogue Goujons à souder par arc électrique ( www.nelson-europe.de
) |
| Zone de dépose : |
face plane normale à l'axe du goujon, sur sa face d'appui, référence de la cote L goujon |
| Positionnement : |
un Point d'Esquisse référence de la position de l'axe de la douille |
| Création : |
1 esquisse de dépose |
| Série : |
de S6 à S14.6 |
| Dans arbre de création : |
Fonction de bibliothèque |
| Bibliographie : |
Catalogue Goujons à souder par arc électrique ( www.nelson-europe.de
) |
