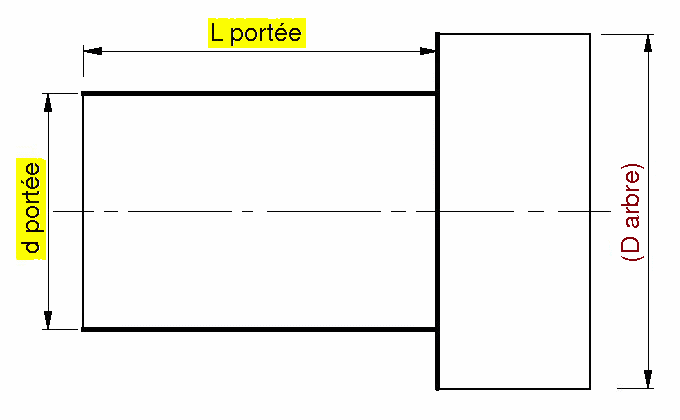

Ø - Portée épaulée flanc droit

Zone de dépose :

bout d'arbre ou épaulement, référence de la cote L portée

Positionnement :

sur une arête à l'extrémité de l'arbre ou de l'épaulement, référence de la cote pilotée (D arbre)
Création :

7 configurations dimensionnelles pilotées par Famille de pièces
1 esquisse de dépose
1 esquisse pour fonction
1 enlèvement de matière par extrusion
Dans arbre de création :

Fonction de bibliothèque
Remarque : (D arbre) est piloté par votre brut.
