Ø - Cône d L D

Zone de dépose :

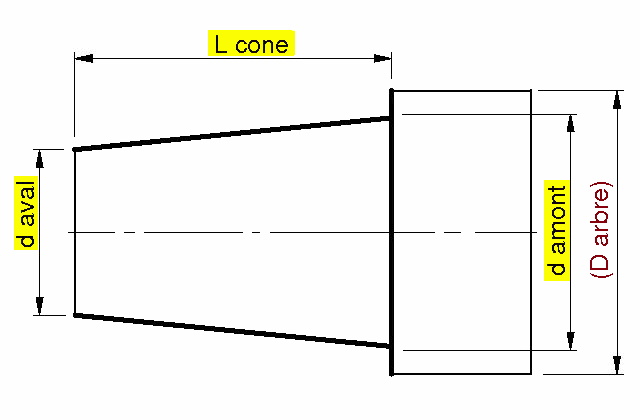

bout d'arbre ou épaulement, référence de la cote L cone

Positionnement :

sur arête à l'extrémité de l'arbre, référence de la cote pilotée (D arbre)

Création :

7 configurations dimensionnelles pilotées par Famille de pièces
1 esquisse de dépose
1 plan
1 esquisse pour fonction
1 enlèvement de matière par révolution
Dans arbre de création :

Fonction de bibliothèque
Remarque : (D arbre) est piloté par votre brut.
