| Zone
de dépose : |
épaulement, référence
de
la cote x
aval
|
| Positionnement
: |
sur une des arêtes d'extrémité de la portée
aval, référence
de la cote pilotée (D
portée)
|
| Création
: |
7 configurations dimensionnelles pilotées
par Famille de
pièces
1 esquisse de dépose
2 plans
1 équation
1 esquisse pour fonction
1 enlèvement de matière par révolution
|
|
Dans arbre de création : |
Fonction de bibliothèque
|
|
Remarques : |
- (D
portée) est piloté par votre brut.

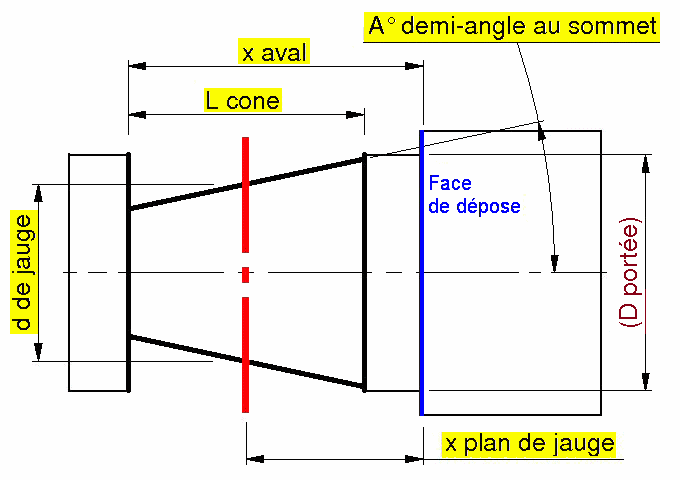

- la figure ci-dessus
représente un cas peu opérationnel :
- si x
aval = longueur
de la portée aval , le cone va jusqu'au bout de l'arbre
- si x
aval = L
cone, selon les valeurs de d de jauge et
de (D portée),
le cone viendra s'appuyer sur la Face de dépose
ou laissera une portion de la portée
aval en avant la Face
de dépose, sans épaulement intermédiaire.
|
