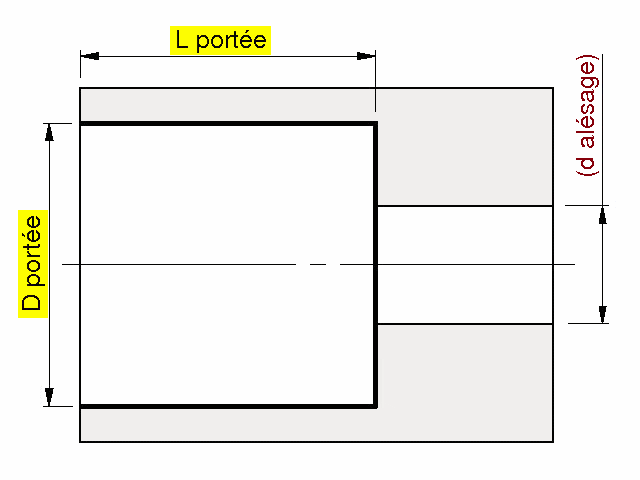

O - Portée épaulée flanc droit

Zone de dépose :

face plane normale à l'alésage, référence de la cote L portée

Positionnement :

sur l'arête d'extrémité de l'alésage, référence de la cote pilotée (d alésage)
Création :

7 configurations dimensionnelles pilotées par Famille de pièces
1 esquisse de dépose
1 esquisse pour fonction
1 enlèvement de matière par extrusion

Dans arbre de création :

Fonction de bibliothèque
Remarque : (d alésage) est piloté par votre brut.
