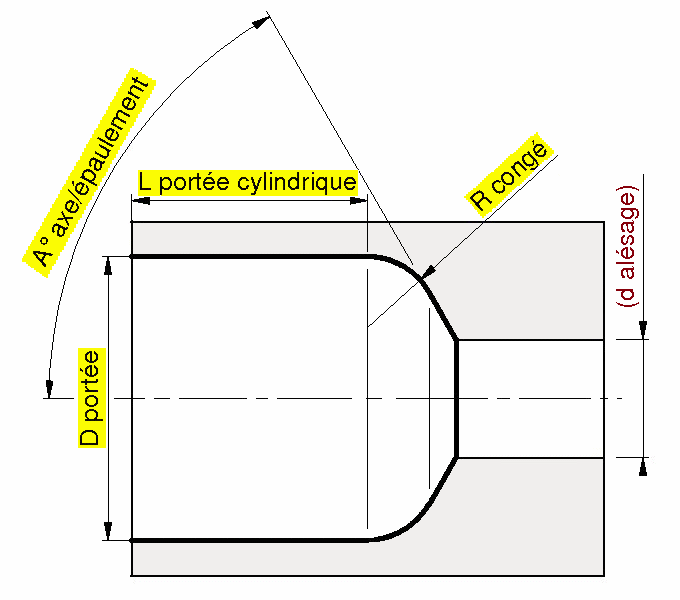

O - Portée épaulée avec congé

Zone de dépose :

face plane normale à l'alésage, référence de la cote L portée cylindrique

Positionnement :

sur l'arête d'extrémité de l'alésage, référence de la cote pilotée (d alésage)
Création :

1 esquisse de dépose
1 plan
1 esquisse pour fonction
1 enlèvement de matière par révolution

Dans arbre de création :

Fonction de bibliothèque
Remarques :
  • (d alésage) est piloté par votre brut.
  • en fonction de (d alésage) et de R congé , l'épaulement peut ne pas générer une face de la pièce
