Arbre - Cannelures en développante fond plat - 2 fonctions


Ø - Cannelures en développante - fond plat

Zone de dépose :

bout d'arbre ou épaulement, référence de la cote L cannelure

Positionnement :

sur arête à l'extrémité de l'arbre, référence de la cote pilotée (d brut)
orientation en supprimant la contrainte Verticale de l'esquisse Dépose

Création :

73 configurations normalisées NF E 22-141 avec angle de pression 20° pilotées par Famille de pièces
1 esquisses de dépose
1 plan
1 esquisse pour fonction
1 enlèvement de matière par extrusion
15 équations
1 axe
1 répétition circulaire de fonction

Dans arbre de création :

Fonction de bibliothèque

Caractéristiques :

Flancs en développante de cercle construits avec 4 points et congés

Remarques :

  • (d brut) est piloté par votre pièce.
  • Orientation imposée facilitant le montage dans un alésage réalisé avec la bibliothèque
  • Extrémité droite non usinable : cannelures traversantes ou débouchant dans une gorge de dégagement
Bibliographie :

GdDI-Chevalier §38-22 ou §56-22
GdSTI-Fanchon §22-III-2

Tableau dimensionnel

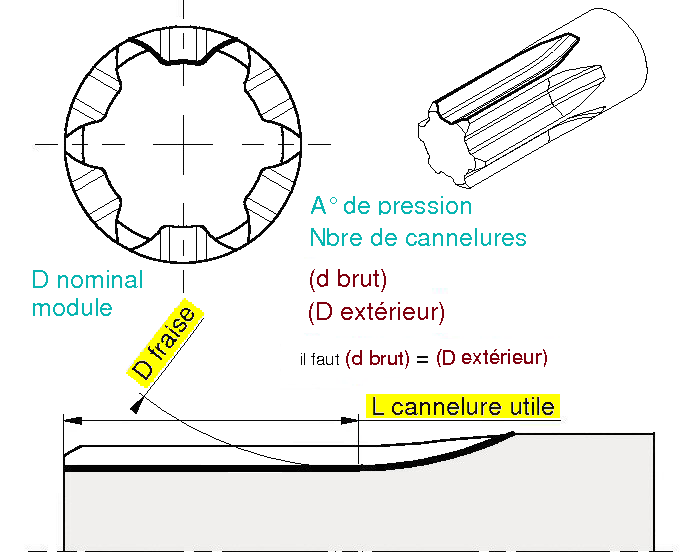

Ø - Cannelures en développante - fond plat fraisé

Zone de dépose :

bout d'arbre ou épaulement, référence de la cote L cannelure utile

Positionnement :

sur arête à l'extrémité de l'arbre référence de la cote pilotée (d brut)
orientation en supprimant la contrainte Verticale de l'esquisse Dépose

Création :

73 configurations normalisées NF E 22-141 avec angle de pression 20° pilotées par Famille de pièces
2 esquisses de dépose et dimensions
2 plans
2 esquisses pour fonction
1 enlèvement de matière par balayage
15 équations
1 axe
1 répétition circulaire de fonction

Dans arbre de création :

Fonction de bibliothèque

Caractéristiques :

Flancs en développante de cercle construits avec 4 points et congés

Remarques :

  • (d brut) est piloté par votre pièce.
  • Orientation imposée facilitant le montage dans un alésage réalisé avec la bibliothèque
Bibliographie :

GdDI-Chevalier §38-22 ou §56-22
GdSTI-Fanchon §22-III-2

Tableau dimensionnel
