Arbre - Dentelures rectilignes - 2 fonctions

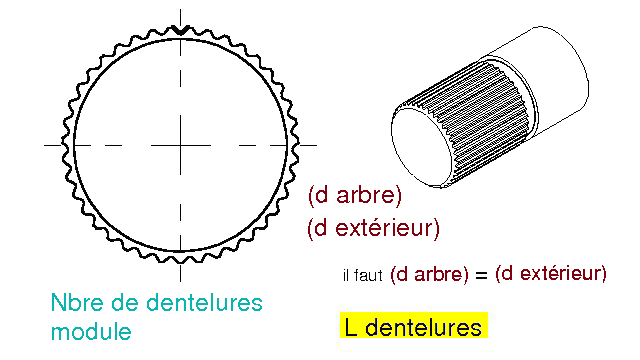

Ø - Dentelures rectilignes

Zone de dépose :

bout d'arbre ou épaulement, référence de la cote L dentelures

Positionnement :

sur arête à l'extrémité de l'arbre, référence de la cote pilotée (d arbre)
orientation en supprimant la contrainte Verticale de l'esquisse Dépose
Création :

19 configurations normalisées NF E 22-151 pilotées par Famille de pièces
1 esquisse de dépose
1 plan
5 équations
1 esquisse pour fonction
1 enlèvement de matière par extrusion
1 axe
1 répétition circulaire de fonction

Dans arbre de création :

Fonction de bibliothèque
Remarque :
  • (d arbre) est piloté par votre brut.
  • Orientation imposée facilitant le montage dans l'alésage réalisé avec la bibliothèque
Bibliographie :

GdDI-Chevalier §38-5 ou §56-4
GdSTI-Fanchon §22-III-3

Ø - Dentelures rectilignes meulées

Zone de dépose :

bout d'arbre ou épaulement, référence de la cote L dentelures utile

Positionnement :

sur arête à l'extrémité de l'arbre référence de la cote pilotée (d arbre)
orientation en supprimant la contrainte Verticale de l'esquisse Dépose
Création :

19 configurations normalisées NF E 22-151 pilotées par Famille de pièces
1 esquisse de dépose
2 plans
5 équations
2 esquisses pour fonction
1 enlèvement de matière par balayage
1 axe
1 répétition circulaire de fonction

Dans arbre de création :

Fonction de bibliothèque
Remarques :
  • (d arbre) est piloté par votre brut.
  • Réalisation par meulage
  • Orientation imposée facilitant le montage dans l'alésage réalisé avec la bibliothèque
Bibliographie :

GdDI-Chevalier §38-5 ou §56-4
GdSTI-Fanchon §22-III-3
