Arbre - Cannelures à flancs parallèles - 2 fonctions

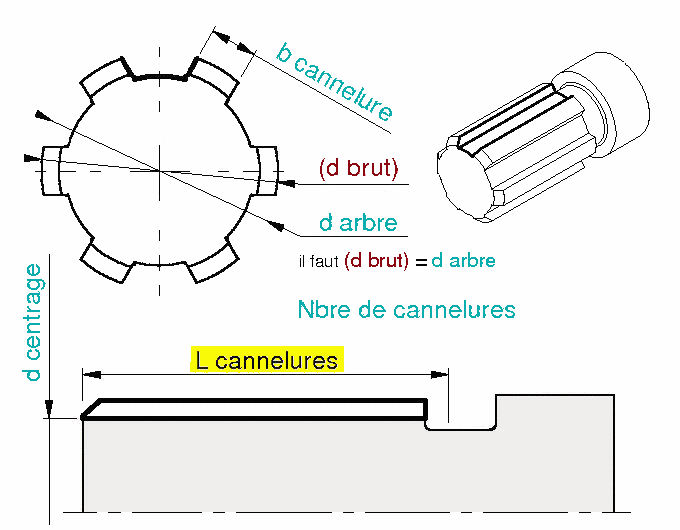

Ø - Cannelures à flancs parallèles

Zone de dépose :

bout d'arbre ou épaulement, référence de la cote L cannelures

Positionnement :

sur arête à l'extrémité de l'arbre, référence de la cote pilotée (d brut)
orientation en supprimant la contrainte Verticale de l'esquisse Dépose
Création :

53 configurations normalisées NF E 22-131 pilotées par Famille de pièces
1 esquisse de dépose
1 plan
2 équations
1 esquisse pour fonction
1 enlèvement de matière par extrusion
1 axe
1 répétition circulaire de fonction

Dans arbre de création :

Fonction de bibliothèque
Remarque :
  • (d brut) est piloté par votre pièce.
  • Extrémité droite non usinable : cannelures traversantes ou débouchant dans une gorge de dégagement.
Bibliographie :

GdDI-Chevalier §38-21 ou §56-21
GdSTI-Fanchon §22-III-1

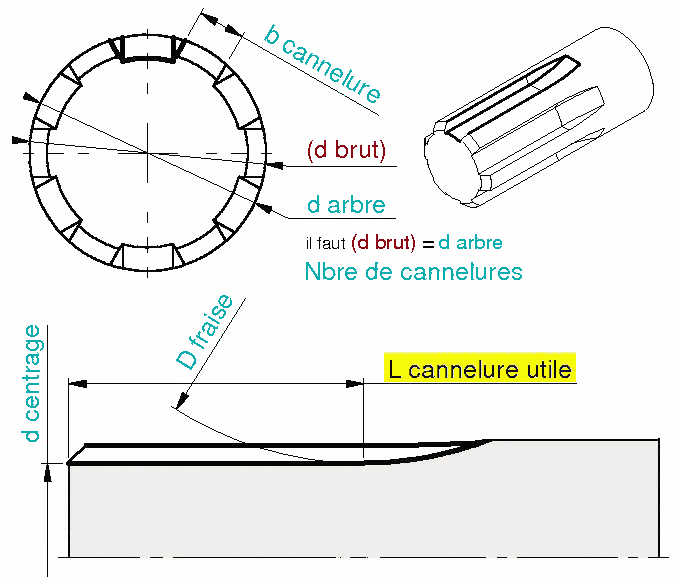

Ø - Cannelures à flancs parallèles fraisées

Zone de dépose :

bout d'arbre ou épaulement, référence de la cote L cannelure utile

Positionnement :

sur arête à l'extrémité de l'arbre référence de la cote pilotée (d brut)
orientation en supprimant la contrainte Verticale de l'esquisse Dépose
Création :

53 configurations normalisées NF E 22-131 pilotées par Famille de pièces
1 esquisse de dépose
1 plan
2 esquisses pour fonction
1 enlèvement de matière par balayage
3 équations
1 axe
1 répétition circulaire de fonction

Dans arbre de création :

Fonction de bibliothèque
Remarque : (d brut) est piloté par votre pièce.
Bibliographie :

GdDI-Chevalier §38-21 ou §56-21
GdSTI-Fanchon §22-III-1
