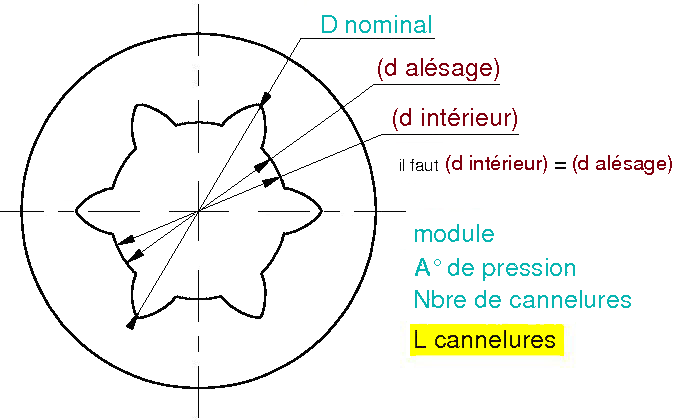

| Zone
de dépose : |
face plane normale à l'alésage, référence de
la cote L
cannelures
|
| Positionnement
: |
sur arête d'extrémité de l'alésage, référence
de la cote pilotée (d
alésage)
orientation en supprimant la contrainte Verticale de
l'esquisse Dépose
|
| Création
: |
73 configurations
normalisées NF E 22-141 avec angle de pression 20° pilotées
par Famille de
pièces
2 esquisses pour dépose et dimensions
1 plan
1 esquisse pour fonction
1 enlèvement de matière par extrusion
17 équations
1 axe
1 répétition circulaire de fonction
|
|
Dans arbre de création : |
Fonction de bibliothèque
|
| Caractéristiques
: |
- flancs
en développante construits avec 5 points
-
fond plein rayon par spline
|
| Remarques
: |
- (d
alésage) est pilotée par votre brut.
- Extrémité droite non usinable : cannelures
traversantes
ou débouchant dans une gorge de dégagement
- Orientation imposée facilitant le montage sur axe
réalisé avec la bibliothèque
|
| Bibliographie
: |
GdDI-Chevalier
§38-22 ou §56-22
GdSTI-Fanchon §22-III-2 |
|
Tableau
dimensionnel
|
