Alésage - Cannelures à flancs parallèles - 2 fonctions

face plane normale à l'alésage, référence de la cote L cannelures

sur l'arête d'extrémité de l'alésage, référence de la cote pilotée (d alésage)
orientation en supprimant la contrainte Verticale de l'esquisse Dépose

53 configurations normalisées NF E 22-131 pilotées par Famille de pièces
1 esquisse de dépose
1 plan
1 esquisse pour fonction
1 enlèvement de matière par extrusion
1 axe
1 répétition circulaire de fonction

Fonction de bibliothèque

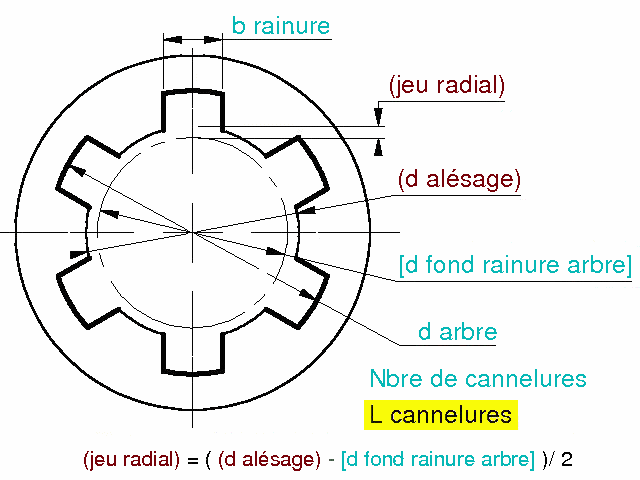

• Centrage par le fond cylindrique des rainures de l'alésage.
• Extrémité droite non usinable : cannelures traversantes ou débouchant dans une gorge de dégagement.
• (d alésage) est piloté par votre brut.
• [d fond rainure arbre] est purement indicatif mais si (d alésage) = [d fond rainure arbre] une erreur de reconstruction de l'esquisse Profil "segment de longueur nulle" (mesure de (jeu radial) ) est générée : il ne peut y avoir de double centrage .

GdDI-Chevalier §38-21 ou §56-21
GdSTI-Fanchon §22-III-1

face plane normale à l'alésage, référence de la cote L cannelures

sur l'arête d'extrémité de l'alésage, référence de la cote pilotée (d alésage)
orientation en supprimant la contrainte Verticale de l'esquisse Dépose

53 configurations normalisées NF E 22-131 pilotées par Famille de pièces
1 esquisse de dépose
1 plan
1 esquisse pour fonction
1 enlèvement de matière par extrusion
1 axe
1 répétition circulaire de fonction

Fonction de bibliothèque

• Centrage par le pied cylindrique des cannelures : [d centrage], fond des rainures sur l'arbre, est purement indicatif mais il faut (d alésage) = [d centrage] pour que le montage soit correct.
• Extrémité droite non usinable : cannelures traversantes ou débouchant dans une gorge de dégagement.
• Le fond des rainures est plan dans la fonction, mais il peut être usiné cylindrique.

GdDI-Chevalier §38-21 ou §56-21
GdSTI-Fanchon §22-III-1
